MP020-5GS-Z Buck Boost Converter Chip Offline Rücklauf-Topologie 120Hz 75kHz 8-SOIC-7A

MP020-5GS-Z Konverter-Offlinerücklauf-Topologie 120Hz | 75kHz 8-SOIC-7A

Datenblatt: MP020-5GS-Z

Zusätzliche Ressourcen:

BESCHREIBUNG

Das MP020-5 ist ein Offline-, Primär-seitiger Regler, der genaue konstante Spannung und konstante gegenwärtige Regelung ohne einen Optokoppler oder einen Sekundärfeedbackstromkreis zur Verfügung stellt. Es hat einen integrierten MOSFET 700V. Die MP020-5 variable aus-male Steuerung lässt einen Rücklaufkonverter im unterbrochenen Leitungsmodus funktionieren.

Das MP020-5 kennzeichnet auch Schutzfunktionen wie VCC Unterspannungsaussperrung, Überstromschutz, Übertemperaturschutz, Schutz des offenen Stromkreises (OCkP) und Überspannungsschutz. Seine interne Hochspannungsstartstromquelle und powersaving Technologien begrenzen die Nullast-Leistungsaufnahme auf kleiner als 30mW.

Die MP020-5 Variabel-Schaltungfrequenztechnologie liefert das natürliche Spektrum, das formt, um die EMS-Unterzeichnung glatt zu machen und macht es passend für die Offline-, Niederleistungsladegeräte und die Adapter.

Das MP020-5 ist in SOIC8-7A verfügbar.

EIGENSCHAFTEN

 Primär--Seite-Steuerung ohne Optokoppler oder Sekundärfeedback-Stromkreis

 präzisieren Constant Current und Constant Voltage Control (CC/CV)

 integrierter MOSFET 700V mit minimalen externen Komponenten

 Variable, Aus-male, Spitze-gegenwärtige Steuerung

 550µA Hochspannungsstromquelle

 30mW Nullast-Leistungsaufnahme

 programmierbarer Kabel-Ausgleich

 mehrfache Schutze: OVP, OCP, OCkP, OTP und VCC UVLO

 natürliches Spektrum, das für verbesserte EMI Signature formt

 niedrige Kosten und einfacher externer Stromkreis

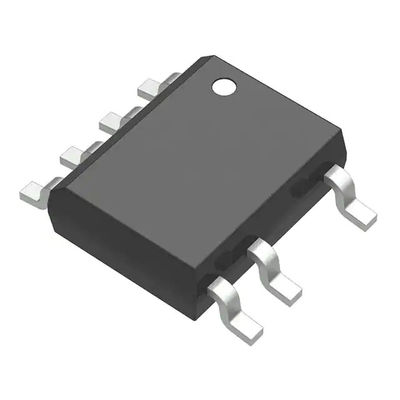

 SOIC8-7A Paket

ANWENDUNGEN

 Handy-Ladegeräte

 Adapter für Handelektronik

 Bereitschafts- und zusätzliche Stromversorgung

 kleine Geräte
