MP8847GD-Z IC Ertrag 6A 14-VFQFN Energie-Management-Chip For Mobile Buck Regulators IC 0.6V 1

Datenblatt: MP8847GD-Z



Zusätzliche Ressourcen:


BESCHREIBUNG
Das MP8847 ist eine in hohem Grade integrierte, Hochfrequenz-, synchrone, Abwärtsrangierlok mit einer I2C-Antriebssteuerung. Das MP8847 kann sich bis zu 6A der Last stützen gegenwärtig über einer Inputversorgungsstrecke von 2.7V zu 6V mit ausgezeichneter Last und Linie Regelung.

hysteretic Modus der Konstant-Frequenz stellt eine extrem schnelle Übergangsfunktion ohne Schleifenausgleich zur verfügung, um hohe Leistungsfähigkeit unter Leichtlastsbedingung leicht zu erzielen. Der Ertragspannungspegel kann durch eine serielle Schnittstelle 3.4Mbps I2C spontan gesteuert werden.

Der Spannungsbereich kann von 0.6V zu 1.235V in den Schritten 5mV justiert werden. Die SpannungsAnstiegsgeschwindigkeit, die Schaltfrequenz und der Stromsparmodus sind auch die I2C-Schnittstelle auswählbares durchgehendes.

Volle Schutzeigenschaften umfassen internen Sanftanlauf, Überstromschutz (OCP) und Übertemperaturschutz (OTP).

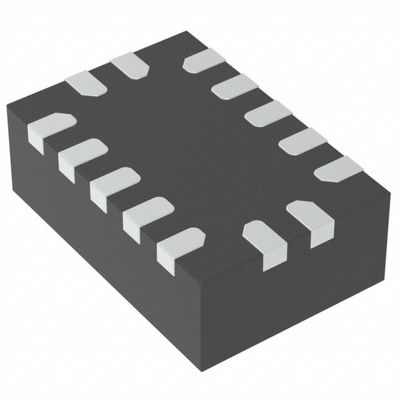

Das MP8847 erfordert eine minimale Anzahl von leicht verfügbaren, Standard-, externen Komponenten und ist in einem Paket des Vertrages QFN-14 (2mmx3mm verfügbar).

EIGENSCHAFTEN
 I2C-Programmable gab Strecke von 0.6V zu 1.235V in den Schritten 5mV aus
 2.7V zum Eingangsspannungsbereich 6V
 bis dem Strom zur Lasts-6A
 internes 35mΩ Hoch-seitig und MOSFETs Energie 15mΩ LowSide
 I2C-Compatible Schnittstelle bis zu 3.4Mbps
 Fabrik-justierbare Schaltfrequenz von 0.85MHz zu 2.2MHz
 Stromsparmodus auswählbar über I2C
 interner Sanftanlauf 1ms
 treiben guten Indikator an
 gegenwärtige Überlastung und thermischer Abschaltungs-Schutz
 verfügbar in 2mmx3mm Paket QFN-14

ANWENDUNGEN
 Prozessor-Kern-Versorgungen
 Mikrokonverter
