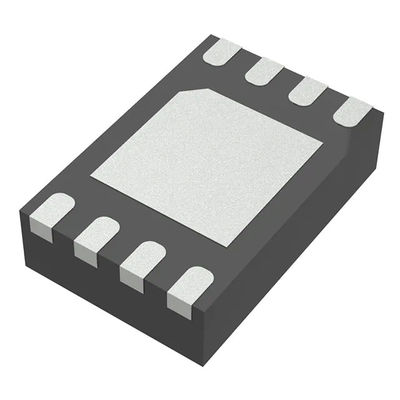

MP2005DD-LF-Z linearer positiver justierbarer 1 Ertrag 800mA 8-QFN (2x3) Spannungs-Regler ICs

MP2005DD-LF-Z linearer positiver justierbarer 1 Ertrag 800mA 8-QFN (2x3) Spannungs-Regler ICs

Produkteigenschaften:

Zusätzliche Ressourcen:

BESCHREIBUNG:
Das MP2005 ist eine Mikroleistung, ultra linearer Regler des Niedrigaustritts LDO. Es hat ein 1.0V zum Eingangsspannungsbereich 5.5V und kann die Ausgangsspannung von so niedrigem wie 0.5V regulieren. Das MP2005 kann bis zu 800mA der Last gegenwärtig mit einer typischen Abschaltspannung von 90mV liefern. Es erfordert eine schräge Versorgung (2.7V zu 5.5V) getrennt von VIN, den internen Bezugs- und LDO-Antriebsschaltkreis laufen zu lassen. Der Ausgangsstrom kommt direkt von der Eingangsspannungsversorgung für Regelung der hohen Leistungsfähigkeit. Die interne Referenzspannung 0.5V erlaubt, dass der Ertrag zu einer breiten Palette von Spannungen (0.5V zu 4V) programmiert wird. Ein niedriger schräger Strom von 100µA macht das Ideal MP2005 für Gebrauch in den batteriebetriebenen Anwendungen. Die schräge Versorgung VBIAS kann von der Batterie direkt angewendet werden, während VIN vom Dollarregler der hohen Leistungsfähigkeit angetrieben wird (oder von anderer Sekundärversorgung). Dieses verringert Ertraggeräusche und die Größe des Entkoppelungskondensators. Andere Eigenschaften von MP2005 umfassen thermischen Überlastungs- und Strombegrenzungsschutz, Stabilität mit ultra niedrigen keramischen Kondensatoren ESR, die so niedrig sind wie 1μF, und schnelle Übergangsfunktion. Das MP2005 ist in einem 8 Paket des Stift QFN (2mm x 3mm) verfügbar.
EIGENSCHAFTEN
 breites 1.0V zum Eingangsspannungsbereich 5.5V
 Stall mit keramischem Kondensator 1μF
 Ultra-niedrige Spannung Austritts (ULDO): 90mV@800mA
 2% genaue Ausgangsspannung
 justierbare Ertrag-Strecke 0.5V zu 4V
 hohes PSRR O 65dB an 1KHz O 48dB an 1MHz
 besser als Regelung der Lasts-0.0005%/mA
 Stall mit Kondensatoren des Ertrag-Niedrig-ESR
 niedriger Strom Boden-100μA
 interner Wärmeschutz
 Strombegrenzungs-Schutz
 1µA typischer Ruhestrom an der Abschaltung
ANWENDUNGEN
 niedrige Stromregler
Handgeräte  geringer Energie
 batteriebetriebene Systeme
 Mobiltelefone
 tragbare elektronische Ausrüstung
 Posten-Regelung für Schaltnetzteile
 Stromversorgung
Daten-Bild: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP2005/document_id/1212
