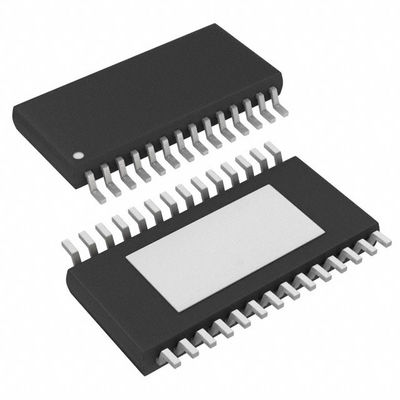

Elektronische Ertrag MP3393EF-LF-Z LED Fahrer ICs 8 DC-DC-Prüfer-Step-Up Boost-Entsprechung, PWM, das 28-TSSOP-EP verdunkelt

Das MP3393 ist ein Aufwärtsprüfer mit 8 gegenwärtigen Kanalquellen, die entworfen sind, um WLED-Hintergrundbeleuchtung für große LCD-Gremien anzutreiben. Das MP3393 verwendet emittergekoppelte Festfrequenzarchitektur. Es fährt einen externen MOSFET, um die Ausgangsspannung aufzuladen. Die Schaltfrequenz ist durch einen externen Einstellungswiderstand programmierbar. Das MP3393 integriert einen konstant-gegenwärtigen Steuerstromkreis, um den Strom in jeder LED-Schnur zum Wertsatz durch einen externen gegenwärtigen Feedbackwiderstand zu regulieren. Das gegenwärtige Zusammenbringen kann die Genauigkeit mit 1,2% Regelungen zwischen Schnüren erzielen. Seine niedrige vorgeschriebene Spannung 202mV verringert Leistungsabfall und verbessert Leistungsfähigkeit. Das MP3393 schließt Schutze einschließlich Unterspannungsaussperrung ein, offene LED/kurzen Schutz und thermische Abschaltung. Der Störungsflaggenstift zeigt die Status aller Störungssignale an. Das MP3393 kann verkettet sein, die Anzahl von LED-Kanälen zu erweitern. Es ist in den Paketen TSSOP28EP und SOIC28 verfügbar.
