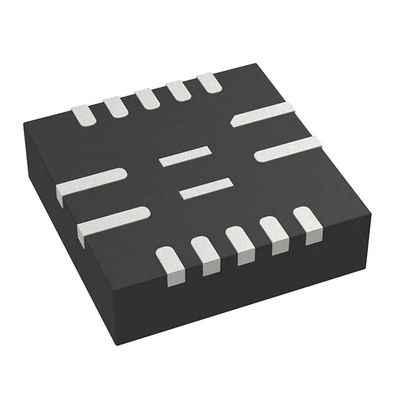

Positiv-justierbarer 0.604V 1 Ertrag MP8765GQ-Z WARTUNGSTAFELN Buck Switching Regulators IC 6A 16-PowerVFQFN

Datenblatt: MP8765GQ-Z



Zusätzliche Ressourcen:


BESCHREIBUNG
Das MP8765 ist ein völlig integrierter synchroner korrigierter Abwärtsschaltermodushochfrequenzkonverter. Es bietet sehr kompakte Lösungen an, um der Dauerleistung 6A über einer breiten Inputversorgungsstrecke mit ausgezeichneter Last und Linie Regelung zu erzielen Strom. Das MP8765 funktioniert an der hohen Leistungsfähigkeit über einem breiten Ausgangsstrommessbereich.

Konstant-Auf-maler (FELDBETT) Steuermodus liefert schnelle Übergangsfunktion und erleichtert Schleifenstabilisierung.

Unter Spannung wird Aussperrung innerlich als 4,6 V, eine offene Abflussenergie eingestellt, die gutes Signal anzeigt, dass der Ertrag innerhalb seines nominalen Spannungsbereichs ist.

Die vollen Schutzeigenschaften umfassen OCP und thermisches geschlossen.

Der Konverter erfordert Mindestzahl von externen Komponenten und ist im Paket QFN16 (3mmx3mm) verfügbar.

EIGENSCHAFTEN
 breites 5V zu 24V, das eingegebene Strecke laufen lässt
 6A Dauerleistungs-Strom
 PFM/PWM Modus auswählbar
 niedrige RDS (AN) interne Energie MOSFETs
 eigene zugeschaltete Verlust-Reduzierungs-Technik
 1% Referenzspannung
 7ms interner Sanftanlauf
 Ertrag-Entladung
 500kHz Schaltfrequenz
 hicksen OCP-Schutz und thermische Abschaltung
 Selbstschutz wiederholungs-OVP
 gab justierbares von 0.604V zu 5.5V aus

ANWENDUNGEN
 Laptop-Computer
 Tablet-PC
 Vernetzungs-Systeme
 persönliche Videorecorder
 Flachbildschirm-Fernsehen und Monitoren
 verteilte Stromnetze
DataPicture: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8765/document_id/777
