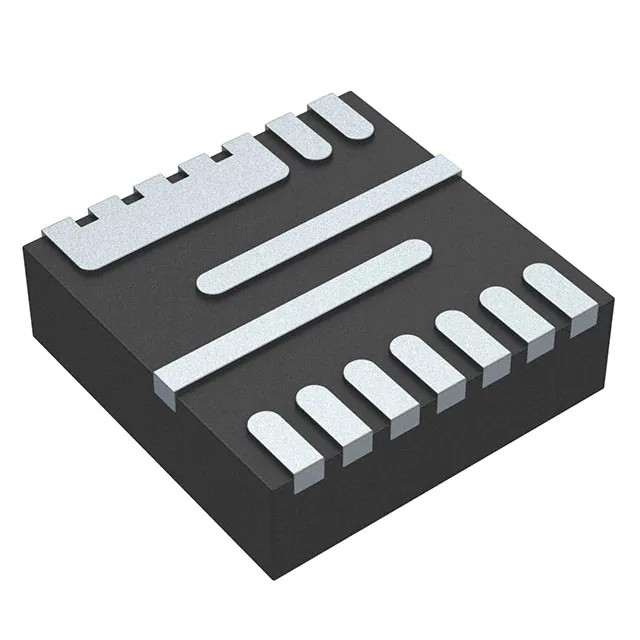

MP8774GQ-Z Spannungsregler IC gab 16-PowerVFQFN aus

MP8774GQ-Z Spannungsregler IC gab 16-PowerVFQFN aus

Datenblatt: MP8774GQ-Z



Zusätzliche Ressourcen:

BESCHREIBUNG
Das MP8774 ist ein völlig integriertes Hochfrequenz, synchron, korrigiert, Abwärts, Schaltermoduskonverter mit internen Energie MOSFETs. Das MP8874 bietet eine sehr kompakte Lösung an, die 12A der Dauerleistung gegenwärtig mit ausgezeichneter Last und Linie Regelung über einer breiten Inputstrecke erzielt. Das MP8774 verwendet Synchronverfahrenoperation für höhere Leistungsfähigkeit über dem Ausgangsstrommessbereich.
Konstant-auf-male (FELDBETT) Kontrollfunktion liefert sehr schnelle Übergangsfunktion, einfachen Schleifenentwurf und sehr feste Ertragregelung.
Volle Schutzeigenschaften umfassen Kurzschlusssicherung (SCP), Überstromschutz (OCP), Unterspannungsschutz (UVP) und thermische Abschaltung.
Das MP8774 erfordert eine minimale Anzahl von leicht verfügbaren, Standard-, externen Komponenten und ist in einem Paket der Raumersparnis QFN-16 (3mmx3mm verfügbar).
EIGENSCHAFTEN
 gab justierbares von 0.6V aus
 breites 3V zu 18V, das eingegebene Strecke laufen lässt
 12A Ausgangsstrom
 16mΩ/5.5mΩ niedrige RDS (AN) interne Energie MOSFETs
 100μA Ruhestrom
 Hoch-Leistungsfähigkeits-Synchronverfahren-Operation
 Vor-voreingenommener Start
 örtlich festgelegte Schaltfrequenz 700kHz
 externe programmierbare weiche Startzeit
 ermöglichen (en) und gute Energie (SEITE) die für das Energie-Der Reihe nach ordnen
 Überstrom-Schutz (OCP) und Schluckauf
 thermische Abschaltung
 verfügbar in einem Paket QFN-16 (3mmx3mm)
ANWENDUNGEN
 Überwachungskameras
 tragbare Geräte, XDSL-Geräte
 Digital-Receiver
 Flachbildschirm-Fernsehen und Monitoren
 universeller Zweck
Daten-Bild: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8774GQ-Z/document_id/3722/
