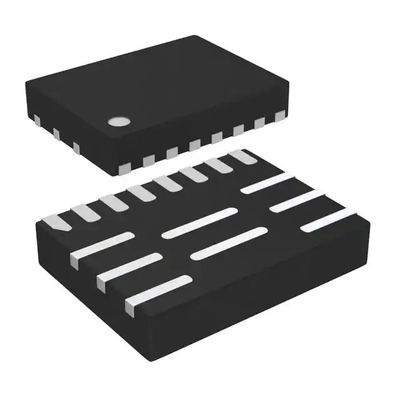

MPQ8632GL-12-Z Positiv-justierbarer 0.611V 1 Ertrag Buck Switching Regulators IC 12A 16-PowerVFQFN

Das MPQ8632A ist ein völlig integrierter, Hochfrequenz-, synchroner Dollarkonverter. Es bietet eine sehr kompakte Lösung an, um bis zum 12A Ausgangsstrom über einer breiten Inputversorgungsstrecke mit ausgezeichneter Last und Linie Regelung zu erzielen. Das MPQ8632A funktioniert an der hohen Leistungsfähigkeit über einem breiten Ausgangsstrommessbereich. Das MPQ8632A nimmt innerlich kompensierten konstant-auf-malen (FELDBETT) Steuermodus an, der schnelle Übergangsfunktion liefert und Schleifenstabilisierung erleichtert. Die Arbeitsfrequenz wird leicht auf 600kHz, 800kHz oder 1000kHz mit der MODUS-Konfiguration eingestellt und lässt die MPQ8632A-Frequenz unabhängig davon die Input/Output Spannungen konstant bleiben. Die Ausgangsspannungsstartrampe wird durch einen internen Timer 1ms gesteuert. Sie kann durch das Hinzufügen eines Kondensators auf TRK/REF. erhöht werden. Ein gutes (PGOOD) Signal der Offenabflussmacht zeigt an, dass der Ertrag innerhalb seines nominalen Spannungsbereichs ist. Das PGOOD wird an um 0.7V mit externem hochziehen Spannung festgeklemmt, wenn die Inputversorgung das MPQ8633A antreiben nicht kann. Völlig integrierte Schutzeigenschaften umfassen Überstromschutz (OCP), Überspannungsschutz (OVP), Unterspannungsschutz (UVP) und Übertemperaturschutz (OTP). Das MPQ8633A erfordert eine Mindestzahl von leicht verfügbaren, Standard-, externen Komponenten und ist in einem QFN 3mm x 4mm Paket verfügbar. EIGENSCHAFTEN  breiter Eingangsspannungsbereich von 2.7V: O 2.7V zu 16V mit externem 3.3V VCC schräges O 4 V bis 16V mit internem schräges oder externes  3.3V VCC schräg differenziales Ausgangsspannungs-Fernrichtung  programmierbarem genauem Strombegrenzungs-Niveau  12A Macht MOSFETs  Ausgangsstrom  Tief-RDS (AUF) integriertes eigenes zugeschaltetes Verlust-Reduzierungs-Technik  anpassungsfähiges FELDBETT für ultraschnellen Übergangsfunktion  Stall mit null ESR-Ertrag-Kondensator  0,5% Referenzspannung über 0  C zu +70  C Grenzschichttemperatur-Strecke  1% Referenzspannung von -40  C +125  C Grenzschichttemperatur-Strecke  zum auswählbaren Impuls-Sprung oder zu gezwungener Operation CCM  ausgezeichnete Last vorgeschriebener  Ausgangsspannung, die  Ausgangsspannungs-Entladung  PGOOD aktiv aufspürt Festgeklemmter niedriger Stand während Stromausfall  der programmierbaren Anlasszeit von  1ms Vor-Neigung Start- auswählbarer Schaltfrequenz von  600kHz, 800kHz und 1000kHz Nicht-Klinke OCP, UVP, UVLO, thermische Abschaltung und Klinke-Weg für OVP.  gab justierbares von 0.6V zu 90%*Vin, bis zum max.  5.5V aus, das in einem QFN 3mm x 4mm Paket ANWENDUNGEN  Telekommunikation und Vernetzungs-Systeme  Server, Cloud Computing-, Speicher Basisstationen  universelles Punkt-von-Last (Pol) verfügbar ist  12V Verteilungs-Stromnetze  Spitzen- Fernseh- Spiel-Konsolen und grafische Karten
