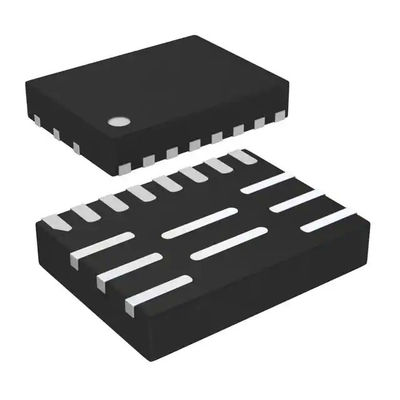

MPQ8632GLE-6-Z Buck-Schaltregler-IC positiv einstellbar 0,611 V 1 Ausgang 6 A 16-PowerVFQFN

Der MPQ8632A ist ein vollständig integrierter synchroner Hochfrequenz-Abwärtswandler.Es bietet eine sehr kompakte Lösung zur Erzielung eines Ausgangsstroms von bis zu 12 A über einen weiten Eingangsversorgungsbereich mit hervorragender Last- und Leitungsregelung.Der MPQ8632A arbeitet mit hoher Effizienz über einen weiten Ausgangsstromlastbereich.Der MPQ8632A verfügt über einen intern kompensierten COT-Steuerungsmodus (Constant-On-Time), der ein schnelles Einschwingverhalten ermöglicht und die Schleifenstabilisierung erleichtert.Die Betriebsfrequenz kann mit der MODE-Konfiguration einfach auf 600 kHz, 800 kHz oder 1000 kHz eingestellt werden, sodass die MPQ8633A-Frequenz unabhängig von den Eingangs-/Ausgangsspannungen konstant bleibt.Die Startrampe der Ausgangsspannung wird durch einen internen 1-ms-Timer gesteuert.Sie kann durch Hinzufügen eines Kondensators an TRK/REF erhöht werden.Ein Open-Drain-Power-Good-Signal (PGOOD) zeigt an, dass der Ausgang innerhalb seines Nennspannungsbereichs liegt.Das PGOOD wird mit einer externen Pull-up-Spannung auf etwa 0,7 V begrenzt, wenn die Eingangsversorgung den MPQ8633A nicht mit Strom versorgen kann.Zu den vollständig integrierten Schutzfunktionen gehören Überstromschutz (OCP), Überspannungsschutz (OVP), Unterspannungsschutz (UVP) und Übertemperaturschutz (OTP).Der MPQ8633A erfordert eine minimale Anzahl leicht verfügbarer externer Standardkomponenten und ist in einem QFN-Gehäuse von 3 mm x 4 mm erhältlich.MERKMALE  Großer Eingangsspannungsbereich von 2,7 V: o 2,7 V bis 16 V mit externer 3,3 V VCC-Vorspannung o 4 V bis 16 V mit interner Vorspannung oder externer 3,3 V VCC-Vorspannung  Differentialausgangsspannungs-Fernerkennung  Programmierbare genaue Strombegrenzungsstufe  12-A-Ausgang Strom  Integrierte Leistungs-MOSFETs mit niedrigem RDS(ON)  Proprietäre Schaltverlustreduzierungstechnik  Adaptives COT für ultraschnelles Einschwingverhalten  Stabil mit Null-ESR-Ausgangskondensator  0,5 % Referenzspannung über 0 °C bis +70 °C Sperrschichttemperaturbereich  1 % Referenzspannung von -40 °C bis +125 °C Sperrschichttemperaturbereich  Wählbarer Impulssprung- oder erzwungener CCM-Betrieb  Hervorragende Lastregelung  Ausgangsspannungsverfolgung  Ausgangsspannungsentladung  PGOOD Aktiv geklemmter niedriger Pegel bei Stromausfall  Programmierbare Sanftanlaufzeit ab 1 ms  Pre-Bias-Start  Wählbare Schaltfrequenz von 600 kHz, 800 kHz und 1000 kHz  Non-Latch OCP, UVP, UVLO, thermische Abschaltung und Latch-Off für OVP. Ausgang einstellbar von 0,6 V bis 90 %*Vin, bis zu 5,5 V max. Erhältlich in einem QFN-Gehäuse von 3 mm x 4 mm. ANWENDUNGEN  Telekommunikations- und Netzwerksysteme  Server, Cloud-Computing, Speicher  Basisstationen  Allzweck-Point-of-Load (PoL)  12-V-Verteilungsstromsysteme  High-End-Fernseher  Spielekonsolen und Grafikkarten
