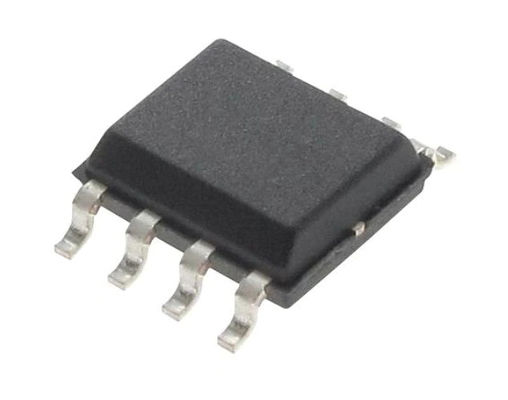

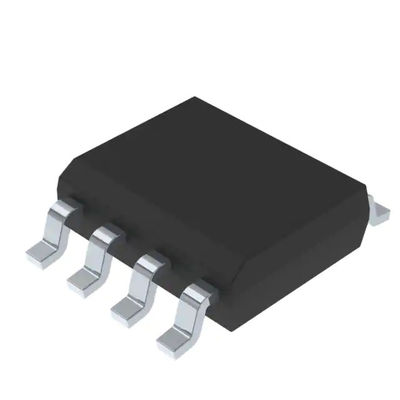

ISO 15693 ST25DV04K-IER6S3 STMicroelectronics RFID Transponder IC-13.56MHz ich ² C 1.8V 5.5V 8-SOIC 0,154" 3.90mm

ISO 15693 ST25DV04K-IER6S3 RFID Transponder IC-13.56MHz ich ² C 1.8V | 5.5V 8-SOIC (0,154", 3.90mm Breite)

Eigenschaften:

I2C-Schnittstelle

●Zweidraht-serielle Schnittstelle I2C stützt 1 MHZ-Protokoll

●Einzelne Versorgungsspannung: 1,8 bis 5,5 V

●Mehrfache Byteprogrammierung (bis 256 Bytes)

Kontaktlose Schnittstelle

●Basiert auf ISO/IEC 15693

●NFC-Forum-Art 5 Umbau, bestätigt durch das NFC-Forum

●Stützt alle Modulationen ISO/IEC 15693, Kodierung, Nebenträgermodi und Datenraten

●Gewohnheit schnell Lesezugriff bis 53 Kbit/s

●Einzelne und mehrfache Blöcke lasen (selben für ausgedehnte Befehle)

●Einzeln und mehrfach (bis 4) schreiben Blöcke (selben für ausgedehnte Befehle)

●Interne abstimmende Kapazitanz: 28,5 PF

Gedächtnis

●Bis 64 kbits EEPROM (abhängig von Version)

●I2C-Schnittstelle greift auf Bytes zu

●Rf-Schnittstelle greift auf Blöcke von 4 Bytes zu

●Datenzurückhalten: 40 Jahre

Beschreibung:

Die ST25DV04K-, ST25DV16K- und ST25DV64K-Geräte (verwies im folgenden zusammen auf als ST25DVxxx), sind

Angebot, beziehungsweise 4, 16 und 64 Kbit Umbauten NFC RFID des elektrisch löschbaren programmierbaren Gedächtnisses (EEPROM).

Diese Geräte kennzeichnen zwei Schnittstellen: das erste man ist eine I2C-Serienverbindung, die von einer DC-Stromversorgung bearbeitet werden kann,

zweite ist eine Rf-Verbindung, die aktiviert ist, wenn das Gerät als ein kontaktloses Gedächtnis auftritt, das durch die empfangene Fördermaschine angetrieben wird

elektromagnetische Welle. In I2C-Modus enthält der Anwenderspeicher bis 512, 2048 oder 8192 Bytes, die in vier aufgespaltet werden können

flexible und protectable Bereiche. In Rf-Modus, in der folgendes Forum-Art 5 Empfehlungen, der Benutzer ISO/IEC 15693 oder NFC

Gedächtnis enthält bis 128, 512 oder 2048 Blöcke von 4 Bytes, die in vier flexibel und in den protectable Bereichen aufgespaltet werden können.

ST25DVxxx-Geräte bieten einen schnellen Übergangsmodus zwischen dem Rf und den Kontaktwelten, dank einen 256-Byte-flüchtigen Puffer an

(rief auch Mailbox an). Darüber hinaus liefert der GPO-Stift Daten über ankommende Ereignisse, wie Rf-Feldentdeckung, Rf-Tätigkeit

Verfügbarkeit der laufender oder Nachricht. Eine Energie, die Eigenschaft erntet, ist auch verfügbar, wenn externe Bedingungen machen

es möglich.

Schnelles Detail:

Produkteigenschaften:

Zusätzliche Ressourcen:

Daten-Bild: https://www.st.com/resource/en/datasheet/st25dv04k.pdf
